Пункты газорегуляторные блочные
Пункт газорегуляторный блочный предназначен для:
-
Понижения входного давления природного газа до требуемого и автоматического поддержания его в заданных пределах независимо от изменения расхода и входного давления;
-
Автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений;
-
Очистки газа от механических примесей;
-
Коммерческого учёта расхода газа;
-
Передачи информации в реальном времени на удаленный ПК диспетчера о текущих значениях измеряемых параметров и о текущем состоянии контролируемых систем.

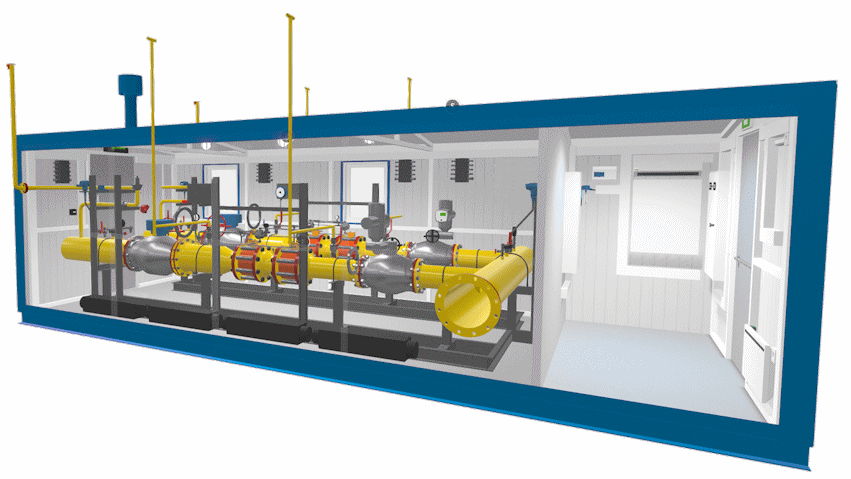

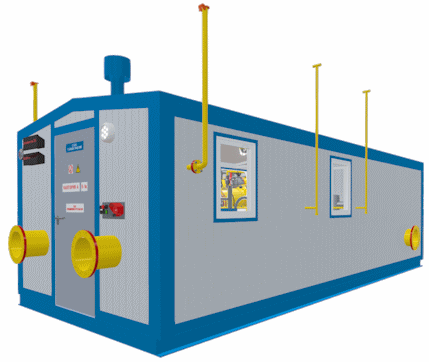

Пункт газорегуляторный в блочном исполнении тип ПГБ представляет собой металлический утеплен - ный блок-бокс контейнерного типа, на основе цельносварного металлического каркаса, установлен - ного на единую несущую раму. Пункт газорегуляторный блочный является готовым к эксплуатации изделием, полностью оснащенный технологическим оборудованием и настроенный на параметры согласно требованиям заказчика.
Пункт газорегуляторный блочный используется как самостоятельный ГРП для редуцирования газа в системах газораспределения и газопотребления для различных видов потребителей (объектов промышленного назначения, населённых пунктов, коммунально-бытовых зданий и т. д.).
Условия эксплуатации пункта соответствуют климатическому исполнению У категории 1 согласно ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40 до +60 градусов Цельсия.
Степень огнестойкости пункта II категория, класс пожарной опасности С0 в соответствии со СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
Пункт газорегуляторный блочный предусматривает в своем составе три изолированных отсека:
-
Технологический;
-
Телеметрии;
-
Отопительный.
В технологическом отсеке расположены: узел очистки газа, узел учета газа, узел редуцирования газа, запорная арматура, предохранительная и защитная арматура, соединительные трубопроводы. Электрооборудование установленное в технологическом отсеке, выполнено во взрывозащищенном исполнении. Категория технологического отсека по взрывопожарной безопасности - А, в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.
В отсеке телеметрии размещены: приборы системы контроля и автоматического управления технологическими процессами, щит электропитания с автоматом ввода системы электроснабжения, контроллер системы контроля загазованности, пожарной сигнализации, аппаратура системы охранной сигнализации и аппаратура системы связи.
В отопительном отсеке расположен автономный источник тепла, работающий на природном газе: газовый водогрейный котел. Отопление отсеков осуществляется радиаторами с подачей теплоноси - теля от отопительного котла. В случаях, когда отопление осуществляется от централизованного источника тепла (от водяных тепловых сетей систем теплоснабжения) или от электрической системы отопления, отопительный отсек отсутствует.
Каждый отсек имеет отдельный вход, между собой отсеки разделены газонепроницаемой перегород - кой. В перегородке установлен кабельный ввод и уплотнительные модули для труб, выполненные во взрывозащищенном исполнении.
Все модели ПГБ отличаются высокой стабильностью поддержания выходного давления, независимо от изменения расхода или входного давления.
Технологическая схема линий редуцирования, может быть следующих исполнений:
-
С одной линией редуцирования и байпасом, один выход;
-
С двумя линиями редуцирования (основная + резервная), один выход;
-
С двумя и более рабочими линиями редуцирования (на каждой линии резервная линия или байпас) с разным выходным давлением.
Резервная линия редуцирования позволяет обеспечить бесперебойную работу газоснабжения объекта в круглосуточном и круглогодичном режиме, независимо от текущего ремонта, в соответствии с графиком техобслуживания газорегуляторного пункта.
Основные узлы технологической схемы:
-
Узел очистки газа;
-
Узел учёта газа;
-
Узел редуцирования газа.
Узел очистки газа предназначен для защиты технологического оборудования (регуляторов давления газа, расходомера, предохранительных клапанов, запорной арматуры и т.д.) от содержащихся в проходящем через них природном газе смолистых веществ, пыли, песка, металлической окалины, ржавчины, и других твердых частиц.
В состав узла очистки газа входит:
-
Фильтр газа с индикатором перепада давления;
-
Контрольно-измерительные приборы;
-
Запорная арматура.
Узел учёта газа предназначен для коммерческого учёта объема природного газа, приведенного к стандартным условиям, посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.
В состав узла учёта газа входит:
-
Расходомер для измерения объема и расхода газа;
-
Корректор (вычислитель) объема газа;
-
Преобразователи температуры и давления;
-
Измерительные трубопроводы с прямыми участками;
-
Комплекс технических средств автоматизации, для обработки, хранения и передачи информации;
-
Запорная арматура.
Узел редуцирования газа постоянного действия и предназначен для непрерывного понижения вход - ного давления газа до требуемого и автоматического поддержания его в заданных пределах.
В состав узла редуцирования газа входит:
-
Регулятор давления газа;
-
Контрольно-измерительные приборы;
-
Предохранительно-запорный клапан ПЗК, предназначенный для защиты газопровода от превы - шения и понижения давления газа;
-
Продувочные и сбросные трубопроводы;
-
Запорная арматура.
Автономно расположен предохранительный сбросной клапан ПСК, который предназначен для сброса в атмосферу части газа при повышении выходного давления сверх допустимого предела.
По желанию заказчика газорегуляторный пункт может быть оснащен системой контроля загазован - ности, системой охранной сигнализации, системой противопожарной сигнализации, системой автома - тизированного управления технологическими процессами (САУ ТП).
Центральным компонентом САУ ТП является логический контроллер. Сигналы с датчиков передаются на контроллер, где регистрируются и обрабатываются в соответствии с заложенной в контролер программой. Все контролируемые параметры системы телеметрии по каналу связи передаются на центральный диспетчерский пульт, где хранятся и отображаются на автоматизированном рабочем месте (АРМ) диспетчера.
В случае отключения основного источника электроснабжения, предусмотрен резервный источник питания, который обеспечит сохранение работоспособности САУ ТП не менее 24 часов без потери информации. Переключение нагрузки на резервное электроснабжение при отключении основного происходит в автоматическом режиме.
Для локализации и тушения пожара может быть функционально предусмотрена система автомати - ческого пожаротушения.
Система вентиляции отсеков естественная приточно-вытяжная постоянно действующая, обеспечивает трехкратный воздухообмен в час. Приток воздуха осуществляется через отверстия с жалюзийными решетками. Вытяжка осуществляется дефлекторами, установленными на крыше.
Освещение отсеков в ПГБ осуществляется электросветильниками во взрывобезопасном исполнении с использованием энергосберегающих ламп и через окна. Освещенность отсеков выполняется согласно требованию СНиП 23-05-95.
Питание электрооборудования осуществляется от сети переменного тока напряжением 220В с частотой 50Гц. Ввод электроснабжения предусмотрен силовым кабелем.
Пункт оснащается системой заземления. Главная заземляющая шина размещена в вводном устройстве. На вводе в ПГБ питающего кабеля предусмотрено повторное заземление проводников. Для защитного заземления и молниезащиты используется заземляющее устройство. Для защиты от поражения электрическим током при повреждении изоляции, предусматривается система уравнива - ния потенциалов. Заземление элементов электрооборудования выполнено отдельным проводником.
Все электрооборудование в ПГБ, корпуса приборов и щитов, оплетки экранированных кабелей заземлены, согласно, ПУЭ «Правилам устройства электроустановок» и выполняется во взрывозащи - щенном исполнении.
Молниезащита соответствует требованиям, предъявляемым к объектам II категории молниезащиты, согласно, СНиП 42-01-2002. Устройство молниезащиты выполняется на основании инструкции по устройству молниезащиты зданий и сооружений РД-34.21.122-87.
Внутренние газопроводы и запорная арматура защищаются от коррозии антикоррозийным покрытием, состоящим из двух слоев грунтовки с последующей окраской двумя слоями краски для наружных и внутренних работ по ГОСТ 8292-85, а также установкой на вводе и выводе ПГБ изолирующих фланцевых соединений в соответствии с требованиями к защите от коррозии по ГОСТ Р 51164-98, ГОСТ 9.602-89.
Режим работы газорегуляторного пункта в блочном исполнении осуществляется в круглосуточном и круглогодичном режиме, а высокая степень автоматизации позволяет эксплуатировать его без постоянного присутствия обслуживающего персонала, контроль за технологическими параметрами осуществляется с рабочего места диспетчера.
Срок безопасной эксплуатации ПГБ составляет не менее 50 лет с учетом своевременной замены комплектующих изделий и материалов, имеющих меньший срок службы, и проведения технического диагностирования в соответствии с НД, гарантия на все узлы - 36 месяцев.
Пункт газорегуляторный блочный, поставляемый Пневмогазаппарат - это современное высокотехнологичное изделие в блочно-комплектном исполнении полной заводской готовности, позволяющие свести к минимуму время монтажа и проведения пуско-наладочных работ.
Как оформить заказ
-
Для разработки конструкции и изготовления газорегуляторного пункта в блочном исполнении скачайте и заполните опросный лист, приложите его к вашему письму-заявке и отправьте на наш адрес электронной почты: sales@pnevmogazapparat.ru
-
После получения заявки с Вами в течение рабочего дня свяжется наш специалист, подтвердит получение заявки и уточнит параметры заказа.
-
По окончании обработки заявки, Вам будет подготовлено технико-коммерческое предложение и направлено в Ваш адрес.
-
У Вас остались вопросы? Напишите нам, используя форму обратной связи. Мы всегда рады помочь Вам!
Все больше потребителей выбирают Пневмогазаппарат!
Выберите необходимую Вам товарную группу:
