Пункты газорегуляторные шкафные
Пункт газорегуляторный шкафной предназначен для:
-
Понижения входного давления природного газа до требуемого и автоматического поддержания его в заданных пределах независимо от изменения расхода и входного давления;
-
Автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений;
-
Очистки газа от механических примесей;
-
Коммерческого учёта расхода газа;
-
Передачи информации в реальном времени на удаленный ПК диспетчера о текущих значениях измеряемых параметров и о текущем состоянии контролируемых систем.

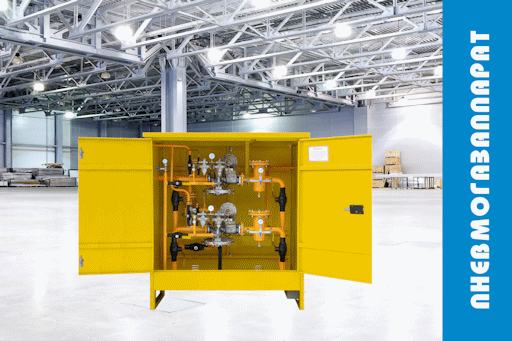

Пункт газорегуляторный в шкафном исполнении тип ГРПШ представляет собой металлический бокс шкафного типа, на основе цельносварного металлического каркаса, обшитого снаружи и внутри стальными листами, между которыми проложен теплоизолирующий несгораемый материал. Пункт газорегуляторный шкафной является готовым к эксплуатации изделием, полностью оснащенный технологическим оборудованием и настроенный на параметры согласно требованиям заказчика.
Пункт газорегуляторный шкафной используется как самостоятельный ГРП для редуцирования газа в системах газораспределения и газопотребления для различных видов потребителей (объектов промышленного назначения, населённых пунктов, коммунально-бытовых зданий и т. д.).
Условия эксплуатации пункта соответствуют климатическому исполнению У категории 1 согласно ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40 до +60 градусов Цельсия.
Пункт газорегуляторный шкафной предусматривает в своем составе два изолированных отсека:
-
Технологический;
-
Телеметрии.
В технологическом отсеке расположены: узел очистки газа, узел учёта газа; узел редуцирования газа, запорная арматура, предохранительная и защитная арматура, соединительные трубопроводы.
В отсеке телеметрии размещены: приборы системы контроля и автоматического управления технологическими процессами, щит электропитания с автоматом ввода системы электроснабжения, контроллер системы контроля загазованности, пожарной сигнализации, аппаратура системы охранной сигнализации и аппаратура системы связи.
Между собой отсеки разделены газонепроницаемой перегородкой, в перегородке установлен кабельный ввод и уплотнительные модули для труб, выполненные во взрывозащищенном исполнении. Доступ к оборудованию обеспечивается через дверные проемы конструкции.
От правильного выбора газорегуляторного пункта, будет зависеть бесперебойная работа вашего предприятия.
Технологическая схема линий редуцирования, может быть следующих исполнений:
-
С одной линией редуцирования и байпасом, один выход;
-
С двумя линиями редуцирования (основная + резервная), один выход;
-
С двумя рабочими линиями редуцирования (на каждой линии резервная линия или байпас) с разным выходным давлением.
Резервная линия редуцирования позволяет обеспечить бесперебойную работу газоснабжения объекта в круглосуточном и круглогодичном режиме, независимо от текущего ремонта, в соответствии с графиком техобслуживания газорегуляторного пункта.
Основные узлы технологической схемы:
-
Узел очистки газа;
-
Узел учёта газа;
-
Узел редуцирования газа.
Узел очистки газа предназначен для защиты технологического оборудования (регуляторов давления газа, расходомера, предохранительных клапанов, запорной арматуры и т.д.) от содержащихся в проходящем через них природном газе смолистых веществ, пыли, песка, металлической окалины, ржавчины, и других твердых частиц.
В состав узла очистки газа входит:
-
Фильтр газа с индикатором перепада давления;
-
Контрольно-измерительные приборы;
-
Запорная арматура.
Узел учёта газа предназначен для коммерческого учёта объема природного газа, приведенного к стандартным условиям, посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.
В состав узла учёта газа входит:
-
Расходомер для измерения объема и расхода газа;
-
Корректор (вычислитель) объема газа;
-
Преобразователи температуры и давления;
-
Измерительные трубопроводы с прямыми участками;
-
Комплекс технических средств автоматизации, для обработки, хранения и передачи информации;
-
Запорная арматура.
Узел редуцирования газа постоянного действия и предназначен для непрерывного понижения вход - ного давления газа до требуемого и автоматического поддержания его в заданных пределах.
В состав узла редуцирования газа входит:
-
Регулятор давления газа;
-
Контрольно-измерительные приборы;
-
Предохранительно-запорный клапан ПЗК, предназначенный для защиты газопровода от превышения и понижения давления газа;
-
Продувочные и сбросные трубопроводы;
-
Запорная арматура.
Автономно расположен предохранительный сбросной клапан ПСК, который предназначен для сброса в атмосферу части газа при повышении выходного давления сверх допустимого предела.
По желанию заказчика газорегуляторный пункт может быть оснащен системой контроля загазован - ности, системой охранной сигнализации, системой автоматизированного управления технологичес - кими процессами (САУ ТП).
Центральным компонентом САУ ТП является логический контроллер. Сигналы с датчиков передаются на контроллер, где регистрируются и обрабатываются в соответствии с заложенной в контролер программой. Все контролируемые параметры системы телеметрии по каналу связи передаются на центральный диспетчерский пульт, где хранятся и отображаются на автоматизированном рабочем месте (АРМ) диспетчера.
В случае отключения основного источника электроснабжения, предусмотрен резервный источник питания, который обеспечит сохранение работоспособности САУ ТП не менее 24 часов без потери информации. Переключение нагрузки на резервное электроснабжение при отключении основного происходит в автоматическом режиме.
Для отопления пункта применяются две технологии в зависимости от наличия или отсутствия на объекте электропитания: электрический обогрев или газовое отопление.
Система вентиляции отсеков естественная приточно-вытяжная постоянно действующая, обеспечивает трехкратный воздухообмен в час. Приток воздуха осуществляется через отверстия с жалюзийными решетками.
Пункт газорегуляторный шкафной, поставляемый Пневмогазаппарат, является изделием высокой надежности и полной заводской готовности.
Внутренние газопроводы и запорная арматура защищаются от коррозии антикоррозийным покрытием, состоящим из двух слоев грунтовки с последующей окраской двумя слоями краски для наружных и внутренних работ по ГОСТ 8292-85.
Режим работы газорегуляторного пункта в шкафном исполнении осуществляется в круглосуточном и круглогодичном режиме.
Срок службы газорегуляторного пункта в шкафном исполнении составляет не менее 30 лет, гарантия на изделие с момента пуска в эксплуатацию - 12 месяцев.
Как оформить заказ
-
Для разработки конструкции и изготовления газорегуляторного пункта в шкафном исполнении скачайте и заполните опросный лист, приложите его к вашему письму-заявке и отправьте на наш адрес электронной почты: sales@pnevmogazapparat.ru
-
После получения заявки с Вами в течение рабочего дня свяжется наш специалист, подтвердит получение заявки и уточнит параметры заказа.
-
По окончании обработки заявки, Вам будет подготовлено технико-коммерческое предложение и направлено в Ваш адрес.
-
