Газорегуляторные установки

1/4

Газорегуляторная установка предназначена для:



  • Понижения входного давления природного газа до требуемого и автоматического поддержания его в заданных пределах независимо от изменения расхода и входного давления;

  • Автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений;

1/1
  • Очистки газа от механических примесей;

  • Коммерческого или технологического учёта расхода газа.

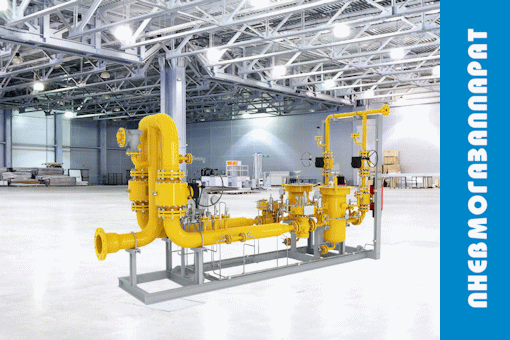

Газорегуляторная установка тип ГРУ представляет собой сварную рамную конструкцию без внешней обшивки, на которой смонтировано технологическое оборудование и является готовым к эксплуатации изделием полностью настроенным под технические требования заказчика.



Газорегуляторная установка используется для редуцирования газа в системах газоснабжения объек - тов промышленного назначения, населённых пунктов, коммунально-бытовых зданий и т. д.



ГРУ устанавливается только внутри отапливаемых помещений, где условия эксплуатации соответ - ствуют климатическому исполнению У категории 4 согласно ГОСТ 15150-69 для работы при темпера - туре окружающего воздуха от +1 до +60 градусов Цельсия.



От правильного выбора газорегуляторной установки, будет зависеть бесперебойная работа вашего предприятия.



Технологическая схема линий редуцирования, может быть следующих исполнений:

  • С одной линией редуцирования и байпасом, один выход;

  • С двумя линиями редуцирования (основная + резервная), один выход;

  • С двумя рабочими линиями редуцирования (на каждой линии резервная линия или байпас) с разным выходным давлением.



Резервная линия редуцирования позволяет обеспечить бесперебойную работу газоснабжения объекта в круглосуточном и круглогодичном режиме, независимо от текущего ремонта, в соответствии с графиком техобслуживания газорегуляторной установки.



Основные узлы технологической схемы:

  • Узел очистки газа;

  • Узел учёта газа;

  • Узел редуцирования газа.



Узел очистки газа предназначен для защиты технологического оборудования (регуляторов давления газа, расходомера, предохранительных клапанов, запорной арматуры и т.д.) от содержащихся в проходящем через них природном газе смолистых веществ, пыли, песка, металлической окалины, ржавчины, и других твердых частиц.

В состав узла очистки газа входит:

  • Фильтр газа с индикатором перепада давления;

  • Контрольно-измерительные приборы;

  • Запорная арматура.



Узел учёта газа предназначен для коммерческого или технологического учёта объема природного газа, приведенного к стандартным условиям, посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.

В состав узла учёта газа входит:

  • Расходомер для измерения объема и расхода газа;

  • Корректор (вычислитель) объема газа;

  • Преобразователи температуры и давления;

  • Измерительные трубопроводы с прямыми участками;

  • Контрольно-измерительные приборы;

  • Запорная арматура.



Узел редуцирования газа постоянного действия и предназначен для непрерывного понижения вход - ного давления газа до требуемого и автоматического поддержания его в заданных пределах.

В состав узла редуцирования газа входит:

  • Регулятор давления газа;

  • Контрольно-измерительные приборы;

  • Предохранительно-запорный клапан ПЗК, предназначенный для защиты газопровода от превышения и понижения давления газа;

  • Продувочные и сбросные трубопроводы;

  • Запорная арматура.



Автономно расположен предохранительный сбросной клапан ПСК, который предназначен для сброса в атмосферу части газа при повышении выходного давления сверх допустимого предела.

1/2

Газорегуляторная установка, поставляемая Пневмогазаппарат, является изделием высокой надежности и полной заводской готовности.



Газопроводы и запорная арматура защищаются от коррозии антикоррозийным покрытием, состоящим из двух слоев грунтовки с последующей окраской двумя слоями краски для наружных и внутренних работ по ГОСТ 8292-85.



Режим работы газорегуляторной установки осуществляется в круглосуточном и круглогодичном режиме.



Срок службы газорегуляторной установки составляет не менее 30 лет, гарантия на изделие с момента пуска в эксплуатацию - 12 месяцев.



Как оформить заказ



  • Для разработки конструкции и изготовления газорегуляторной установки скачайте и заполните опросный лист, приложите его к вашему письму-заявке и отправьте на наш адрес электронной почты: sales@pnevmogazapparat.ru



  • После получения заявки с Вами в течение рабочего дня свяжется наш специалист, подтвердит получение заявки и уточнит параметры заказа.



  • По окончании обработки заявки, Вам будет подготовлено технико-коммерческое предложение и направлено в Ваш адрес.



  • У Вас остались вопросы? Напишите нам, используя форму обратной связи. Мы всегда рады помочь Вам!
